为什么六氟化硫设备是测量密度而不是测量压力?

发布时间:2019-11-22

上海凌至物联网有限公司是一家位于上海自贸区的高科技企业,公司致力于电力主、辅设备的在线监测系统、故障诊断设备等电力科技相关的软硬件系统的研发、生产、销售。凌至带大家来了解一下为什么六氟化硫设备是测量密度而不是压力?
1、为什么不使用压力表?
理想气体,状态方程
Pv=nRT

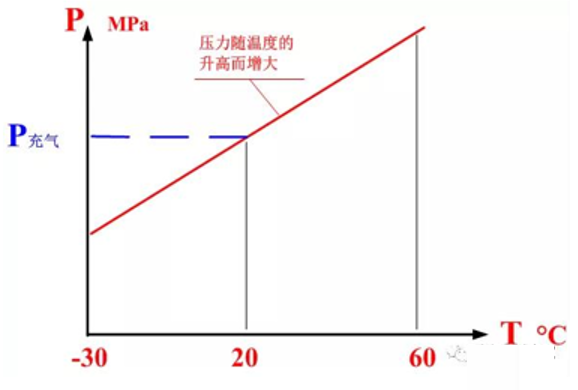

可以看出,压力p是温度的线性关系。如下图所示,当六氟化硫工厂中的气体温度发生变化时,压力表的值也会发生变化,因此无法准备设备的状态。

SF6在线监测

2、密度继电器结构

如下图所示,以补偿片状六氟化硫密度继电器结构

SF6在线监测

所示的SF6气体密度计主要由波登管、齿轮机构和指针、金属带组成。空心弹性波登管连接到断路器,内部空间与断路器中的SF6气体连接。弹性的布尔登管端与温度补偿金属带铰接,金属带与齿轮机构和指针机构铰接。
3、密度继电器温度补偿原理
SF6气体密度继电器实际上是一个温度补偿的压力继电器,它用对应的20°C压力值来表示其密度值。当温度变化时,弹性波登管和金属带同时变化,因此指针显示不变。
在恒定体积的情况下,仅由温度变化引起的任何压力变化都可以通过波登管和金属件的相应变化来补偿,从而不会引起指针的偏斜并且压力指示值正确。性别。如下所示。 SF6在线监测

压力元件对由非温度变化引起的任何压力变化的反应将转换为气体密度继电器指针动作并反映在刻度盘上,并且可以监控超出系统允许的最小或最大压力的压力值。如下所示查看泄漏。

SF6在线监测

4、国网18个新版本对密度继电器的要求
密度继电器的安装环境温度应与被监测气室相同。
说明:如果工作温度不同,则布尔登管和金属带的补偿温度不一致,从而导致数值误差。

以上就上凌至分享的为什么六氟化硫设备是测量密度而不是压力。想要了解更多,欢迎关注我司官网www.lelink-iot.com。
